YK-MBR一體化污水處理設備

•

•

•

•

•

•

•

產品簡介

針對目前村鎮生活污水處理存在的痛點、主要處理模式等，優科環保自主開發了“低能耗、智能型一體化MBBR”產品，經技術創新、科學設計、精心制造，歷經十載，不斷改進升級，目前已實現標準化、系列化、規模化生產，產品具有處理高效、運行管理方便等優點，而且外觀設計賞心悅目、美觀大氣，與自然環境和諧相融，給人以視覺上的享受。

適用場合

適用于小規模集中式村鎮生活污水處理，黑臭河道截污凈化處理，處理后達標排放或回用。

單套處理能力

25~250m3/日

---

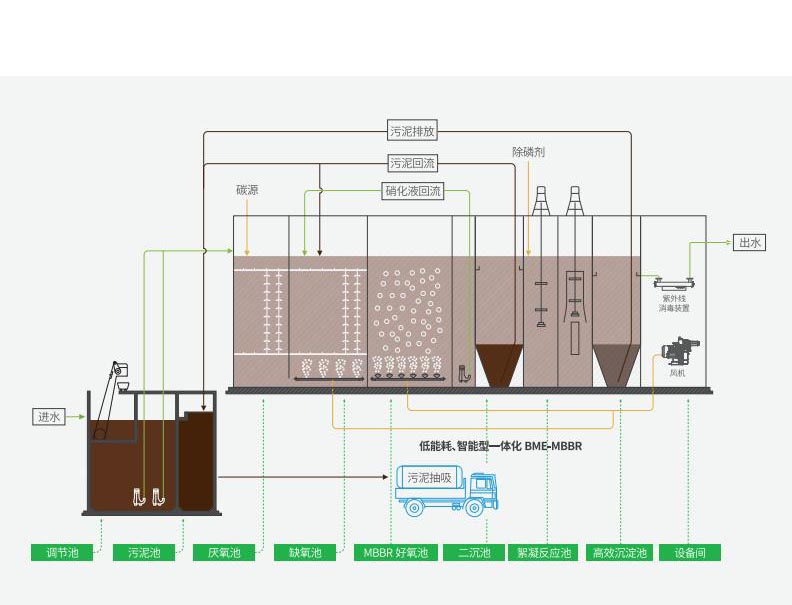

工藝流程圖及說明

1) 格柵渠：

污水經管網收集輸送至污水處理站，首先經格柵清除污水中含有的大顆粒固體物或漂浮物，保證后續處理裝置穩定運行，柵渣定期外運處置。

2) 調節池：

整個調節系統由調節池、提升泵、液位計等輔助系統組成。污水在此進行流量及濃度的緩沖和調節，調節水量、水質對進入后續生化處理系統的污水各項指標有較好的穩定性，促進系統處理效率。污水經調節池提升泵提升進入一體化BME-MBBR污水處理設備。

3)BME-MBBR一體化污水處理設備：

包含厭氧池、缺氧池、MBBR好氧池、二沉池、絮凝反應池、高效沉淀池、設備間及配套輔助等單元。

厭氧池、缺氧池填充組合填料，MBBR池內填充MBBR懸浮填料，從而形成宏觀和微觀兩種A/A/O環境，既可提高系統的污染物去除率和抗沖擊負荷，又可抑制絲狀菌的過度繁殖，有效避免污泥膨脹現象；它利用生物膜在填料上生長固定，實現了水力停留時間（HRT）和污泥停留時間（SRT）可以分別控制，提高了系統內活性污泥的濃度。

生化工藝采用了A2O工藝，MBBR好氧池末端硝化液通過泵回流至缺氧池，二沉池污泥通過污泥泵回流至厭氧池。在MBBR好氧池，污水中的有機氮經過氨化作用、生物硝化作用，轉化成硝酸鹽；在缺氧池，反硝化細菌將內回流帶入的硝酸鹽通過生物反硝化作用，轉化成氮氣逸入到大氣中，從而達到徹底脫氮的目的。在厭氧池，回流污泥中的聚磷菌釋放磷，并吸收低級脂肪酸等易降解的有機物；而在MBBR好氧池，活性污泥中的聚磷菌超量吸收磷，并通過二沉池沉淀將剩余污泥排放，將磷除去。為保證出水總磷和懸浮物達標，一體化BME-MBBR設備還配置了化學除磷系統和高效沉淀系統，高效沉淀系統分為混凝區、絮凝區、預沉淀區和斜管沉淀池四個部分，當生化處理出水總磷和懸浮物超標時，啟動化學除磷系統，加藥裝置自動將除磷藥劑投加入混凝區，通過攪拌器的攪拌作用，保證一定的速度梯度，使混凝劑與原水快速混合。出水進入絮凝池，再投加絮凝劑，在池內的攪拌機攪拌下，對水中懸浮固體進行剪切，重新形成更大的易于沉降的絮凝體。進入高效沉淀池，沉淀池分為預沉區及斜管沉淀區，在預沉區中，易于沉淀的絮體快速沉降，未來得及沉淀以及不易沉淀的微小絮體被斜管捕獲，最終高質量的出水通過池頂集水槽收集排出。

MBBR是移動床生物膜反應器（Moving Bed Biofilm Reactor）工藝，采用生物膜原理，是一種高效的廢水生物處理工藝。MBBR工藝兼具傳統流化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處理方法，依靠曝氣池內的曝氣和水流的提升作用使載體處于流化狀態，進而形成懸浮生長的活性污泥和附著生長的生物膜，這就使得移動床生物膜使用了整個反應器空間，充分發揮附著相和懸浮相生物兩者的優越性，使之揚長避短，相互補充。與以往的填料不同的是，懸浮填料能與污水頻繁多次接觸因而被稱為“移動的生物膜”。

本裝置通過向好氧池中投加一定數量的MBBR懸浮填料，可以提高反應器中的生物量及生物種類，從而提高反應器的處理效率。由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，微生物生長的環境為氣、液、固三相。填料在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率。另外，每個填料內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，外部為好氧菌，這樣每個填料都為一個微型反應器，使硝化反應和反硝化反應同時存在，從而提高了處理效果。MBBR結合了活性污泥法和生物膜法的諸多優點：容積負荷高，緊湊省地，污水處理能力增加，并提高出水水質。

耐沖擊性強，性能穩定，運行可靠。沖擊負荷以及溫度變化對移動床工藝的影響要遠遠小于對活性污泥法的影響。當污水成分發生變化或污水毒性增加時，生物膜對此受力很強。

曝氣系統采用穿孔曝氣管系統，不易堵塞。

生物池容積得到充分利用，沒有死角。由于填料和水流在生物池的整個容積內都能得到混合，因此池容得到完全利用。

使用壽命長。優質耐用的MBBR填料，曝氣系統和出水裝置可以保證整個系統長期使用而不需要更換，折舊率低。

4) 消毒：

沉淀出水經紫外線消毒器消毒后即可達標排放。

5) 污泥池：

MBBR系統運行中產生的少量剩余污泥先排入污泥濃縮池濃縮，濃縮后上清液回流至調節池，濃縮污泥定期處置外運（如配套污泥脫水系統則脫水后泥餅外運）。

6) 控制系統：

整個污水處理過程由PLC全自動控制，除藥劑補充外無需人工操作或干預，也可由自動控制切換為手動控制。

---

產品特點

出水水質優良穩定

主體工藝采用了A2O+MBBR生物脫氮除磷加高效沉淀工藝，并配置了化學強化除磷功能，出水水質可以達到一級A標準。

維護管理簡單、連續運行

BME-MBBR一體化污水處理設備相較MBR一體化污水處理設備，省卻了洗膜換膜的工作，維護管理工作量更小，維護費低。為保證達到一級A排放標準要求的懸浮物和總磷指標要求，一體化污水處理裝置通常需要采用生化處理加物化除磷和深度處理工藝，一體化BME-MBBR設備的深度處理采用了絮凝高效沉淀工藝，具有維護簡單，無需反洗，可連續自動運行等優勢。

設備能耗低

BME-MBBR一體化污水處理設備運行時的耗電設備主要包括鼓風機、出水泵、硝化液回流泵、污泥回流泵等，通過對系統阻力的優化設計及設備的合理選型，選擇高效低能耗產品，以及高效曝氣技術的應用，BME-MBBR系統的整體能耗較同類污水處理設備能耗降低10~15%。

集成度高、占地面積小

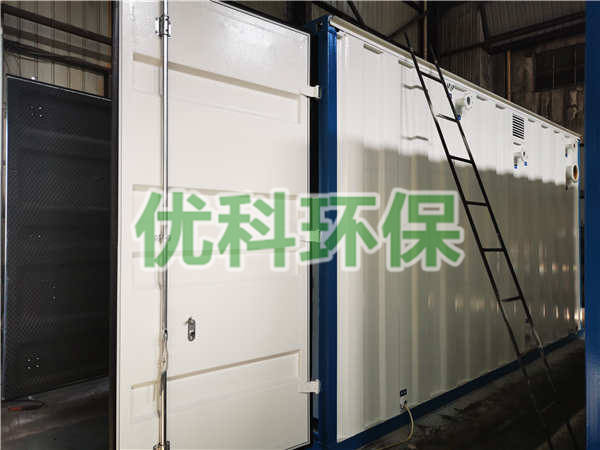

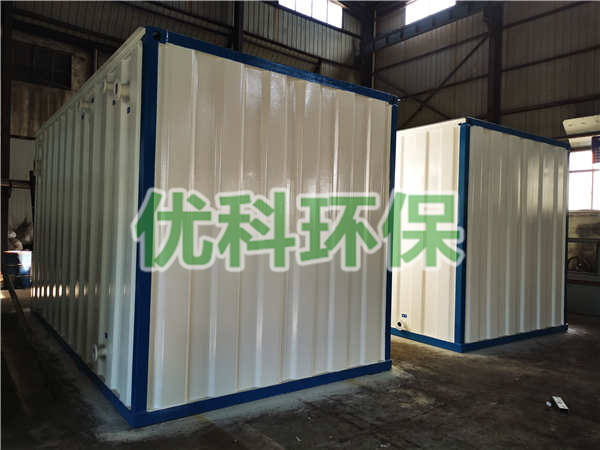

BME-MBBR一體化污水處理設備為高度集成一體化設備，除格柵、調節池提升泵等配套設備以及污泥池外，其余設備全部集成在一體化設備箱體內，并且進行了結構優化設計和科學布置，項目現場無需另建風機房和控制間，相較市場同類污水處理設備，可節約占地30%以上。

自動運行、無人值守

BME-MBBR一體化污水處理系統中配置了PLC可編程控制器，整個處理過程無需人工值守，全自動運行。

人機互動界面友好

BME-MBBR一體化污水處理設備配置了10吋彩色液晶觸摸屏人機界面，觸摸屏上可以實時顯示整個污水處理工藝流程、各個設備的運行狀態、反應器內實時液位以及出水泵開停時間、工作設備和運行設備的切換時間等控制參數，操作人員可隨時查看系統的實時信息，并可對全部控制參數進行調整和修改，也可以通過觸摸屏對各個設備進行手動開停操作。

智能化、可遠程監控

BME-MBBR一體化污水處理設備智能系統通過實時監測液位電流、電壓等，可智能判斷系統各單元及部件的運轉情況，及時進行提示、報警、停機。

當內部設備出現過載、短路、停機等異常情況時，PLC會及時采取停機措施，通過警報器發出聲光警報，并在彩色液晶觸摸屏上顯示圖像警報和提示信息。

BME-MBBR一體化污水處理設備還配備有物聯網遠程監控系統，通過4G網絡實時傳輸設備運行工況到云端服務器，用戶可通過PC終端或手機APP隨時監控設備運行情況，也可實時接收設備報警信息，有效降低了設備維護的人工成本。

污泥產量低

BME-MBBR一體化污水處理設備內置了大量生物組合填料和懸浮填料，特別是懸浮填料具有較大的比表面積，可以作為生物載體吸附大量微生物在其上生長繁殖，有效提高了生化系統內的污泥濃度和數量。因此，生化系統污泥負荷極低，大量微生物處于內源呼吸階段，微生物增殖速度緩慢，同時部分微生物會自身氧化分解以獲取能量，進而污泥濃度會逐步減少，當活性污泥減少到一定程度，微生物的生長繁殖速度和消解速度逐步趨于一致，最終系統內有機物和微生物會達到一種平衡，活性污泥量基本保持恒定，因而剩余有機污泥量極少，從而使系統在運行中有機污泥產泥量明顯降低。

相較傳統污水處理工藝的同類污水處理設備，BME-MBBR一體化污水處理設備污泥產泥量能減少20%~30%。

寒冷地區冬季運行穩定

當污水處理設備在寒冷地區冬季使用時，由于室外溫度遠低于10攝氏度，污泥活性較低，存在出水水質不穩定的問題。

BME-MBBR一體化污水處理設備通過在裝置四周設置保溫板，使MBBR裝置內部溫度維持在15攝氏度以上，保證了污泥活性在設計范圍內，從而使設備能在寒冷地區的冬季仍能正常運行，滿足設計出水水質，同時一體化BME-MBBR裝置無需放在室內或埋入地下，節省了建設設備間或土建開挖的費用，便于管理維護。

高標準防腐處理，設備使用壽命長

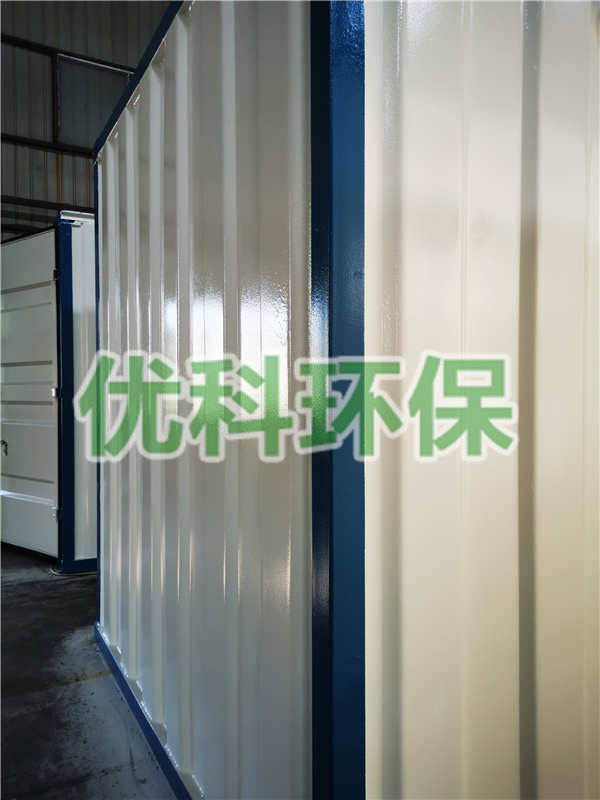

BME-MBBR一體化污水處理設備殼體采用優質碳素鋼加工而成，防腐處理參照海運集裝箱防腐標準執行，鋼板和型材全部經自動噴砂除銹達Sa2.5級并噴富鋅底漆預處理，殼體成型后水下部分再經環氧底漆加環氧煤瀝青漆防腐處理，池外部再經環氧底漆+環氧云鐵中間漆+丙烯酸面漆防腐處理，殼體使用壽命可達20年以上。

高端配置，品質有保障

BME-MBBR一體化污水處理設備內部配置的水泵、風機、管道、儀表、自控、油漆等設備材料全部采用國際或國內一線品牌，做工精良、故障率低，穩定性好，使用壽命長，品質和售后有保障。
